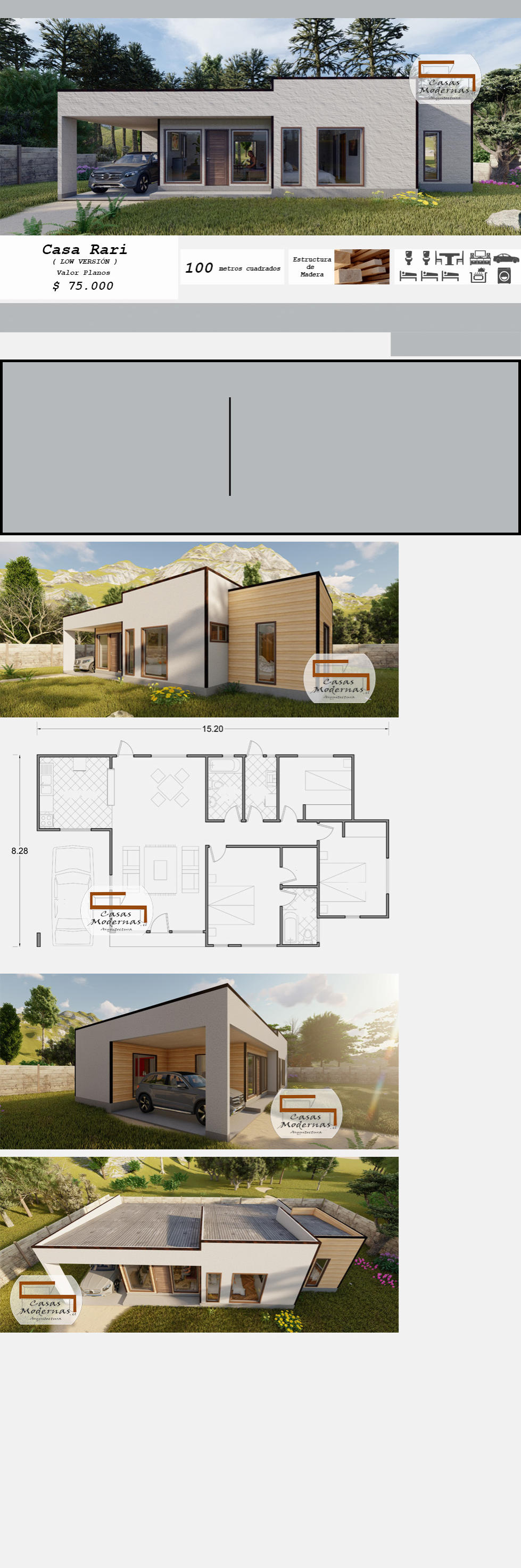

Casa Modelo Rari,
100 m2 + exterior.
3
dormitorios,
2
baños,
living-
comedor,
cocina,
lavadero
y
estacionamiento.
Características.
PISO
Radier
hormigón
armado
g25
de
10
cms
de
espesor
y
20
cms
de
altura,
con
malla
acma.
Fundación
g25
de
60
cms
de
profundidad
y
15
cms
de
espesor,
armado
con
cadena
acma 12x27 cms.
Piso
en
si
de
piso
laminado
8mm
en
dormitorios
y
de
cerámica
de
piso
de
33x33
cms.
En los demás espacios.
MUROS
Estructura
de
muros
de
madera
2”x3”.
Cubierto
exteriormente
con
fieltro
asfaltico
10/40
+
fibrocemento
5mm
+
pintura
o
madera
m/h,
según
corresponda.
Interiormente
se
considera
+
yeso
cartón
15
mm
empastado
y pintado.
En
zonas
húmedas
fibrocemento
4mm
+
cerámica
de muros 20x30 cms.
CIELO Y TECHUMBRE
Se
considera
cielo
de
yeso
cartón
10mm
o
fibrocemento
4
mm
según
corresponda,
para
exterior
se
considera
cielo
de
fibrocemento
4mm,
nivelado
con
madera
2”x2”.
Aislación
térmica
de
techumbre
en
poliestireno de 100mm.
Se
consideran
cerchas
de
madera
1”x4”,
sobre
estas
un
nivelado
de
madera
2”x2”,
+
fieltro
asfaltico
10/40
+
zinc
ondulado.
Agua
potable
en
tuberías
de
pvc
alta
presión
20mm
para
agua
fría
y
cobre
20mm
para
agua caliente.
Electricidad
en
Conduit
rigido
16, cableado thhn número 12.
Ventanas
de
aluminio
cristal
5
o
6mm.
*
Proyectos
para
construir
idealmente
en
parcelas,
asegúrese
contar
con
el
terreno
necesario
para
construir
cumpliendo
todas
las
normas
de distanciamiento.
*
Si
se
desea
hacer
un
ingreso
municipal
aparte
de
los
planos
necesitara
presentar
la
documentación
que
componen
la
carpeta
municipal,
podemos
hacerlo
nosotros
dependiendo
del
lugar
en
donde
se
construirá.
•
También
se
pueden
solicitar
estos
planos
impresos
y
firmados
por
arquitecto,
y
realizar su ingreso municipal.
•
También
dentro
de
la
7ma
región
puede
solicitar
nuestro
servicio
de
construcción.
15. Detalle cadena acma
16. Plano distribución material pisos
17. Plano distribución material de cielo
18. Planta de cerchas
19. Detalle de cerchas
20.Plano distribución material de techo
21. Plano pendiente de aguas
22. Corte A – a.
23. Boceto electricidad luces
24. Boceto electricidad enchufes
25. Boceto agua fria
26. Boceto agua caliente
27. Boceto desagues
28. Distribución material de muros
29. Detalle material muros exteriores
PROYECTO DE ARQUITECTURA
incluye :
•
Planos de Arquitectura formato PDF y DWG
v2018, planos en autocad en una sola capa.
•
Cubicación de materiales formato Excel
•
Proyecto comprimido en formato RAR
Planos incluidos :
1.
Planta de Arquitectura
2.
Elevación frontal
3.
Elevación trasera
4.
Elevación derecha
5.
Elevación izquierda
6.
Detalle de puertas
7.
Detalle de ventanas
8.
Logica de muros
9.
Planta de fundación
10.
Plano de radier
11.
Plano malla acma en radier
12.
Corte X - x
13.
Corte T - t
